IPX-протокол

Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

Протокол IPX предназначен для передачи дейтограмм в системах, неориентированных на соединение (также как и IP или NETBIOS, разработанный IBM и эмулируемый в Novell), он обеспечивает связь между NetWare серверами и конечными станциями. Максимальный размер IPX-дейтограммы составляет 576 байт, из них 30 байта занимает заголовок. Предполагается, что сеть, через которую транспортируются эти дейтограммы, способна пересылать пакеты соответствующей длины. IPX-пакеты могут рассылаться широковещательно, для этого поле типа должно принять значение 0x14, адрес сети назначения должен соответствовать локальной сети, адрес узла назначения при этом принимает значение 0xFFFFFF.

Оригинальный транспортный протокол Novell, на мой взгляд, не способствует успеху этой сети. Не успев своевременно переориентироваться на транспортные и маршрутные протоколы стека TCP/IP этот крайне популярный совсем недавно вид сетей в настоящее время имеет шансы исчезнуть.

IPX-пакеты, передаваемые по сети Ethernet, могут иметь несколько разных форматов. Старейший из них носит в Novell название “802.3” (информацию об интеграции сетей Novell и Интернет можно найти в документах: RFC-1234, -1420, -1553, -1634, -1792) и используется по умолчанию в версиях вплоть до 3.11. В последующих версиях форматом по умолчанию является “802.2”. Применим также и формат, называемый Ethernet II, который наиболее близок идеологии TCP/IP. Сеть в Netware - это логический канал, который используется совместно рядом узлов так, что они могут взаимодействовать друг с другом непосредственно. Так процессы, реализуемые на одном сервере, считаются подключенными к внутренней IPX-сети. Все пользователи сети типа Ethernet II образуют логическую сеть IPX. Все пользователи одной сети типа 802.3 рассматриваются как узлы различных сетей IPX. Сопоставление форматов пакетов для различных сетевых стандартов представлено на рис. 4.2.1.1.

Рис. 4.2.1.1. Форматы сетевых пакетов

Из рисунка видно, что различия непринципиальны и не препятствуют сосуществованию всех перечисленных форматов в пределах одной локальной сети.
IPX- заголовок начинается сразу после поля Тип или Длина в зависимости от используемого протокола.

Серверы Netware можно сконфигурировать так, чтобы они воспринимали пакеты разных типов, и поэтому могли иметь непосредственные связи с разными сетями. IPX-сервер может выполнять и функции маршрутизатора. Формат заголовка пакета IPX показан на рис. 4.2.1.2. За заголовком следуют данные, их объем определяется кодом поля Длина пакета (минус 30) и лежит в диапазоне от 0 до 546 байт.

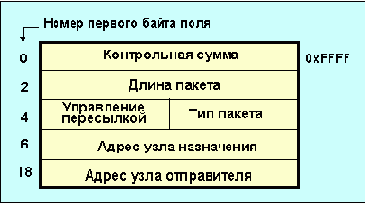

Рис. 4.2.1.2. Формат заголовка IPX-пакета

Поле Контрольная сумма (2 байта) устанавливается ipx-драйвером равным 0xffff, это означает, что контрольного суммирования не производилось. Приложениям разрешено использовать поле контрольной суммы при работе с кадрами Ethernet II, ieee 802.2 и Ethernet SNAP и запрещено для работы с кадрами ieee 802.3. Данное ограничение можно легко понять, обратившись к рис. 4.2.1.1. Контрольная сумма служит лишь для контроля правильности IPX-заголовка и не имеет никакого отношения к полю данных IPX-дейтограммы. Для того чтобы работать с контрольными суммами на NetWare-сервере, следует выдать команду set enable IPX checksum=n, где n указывает на то, что контрольная сумма использована. Возможные значения n и их смысл приведены ниже в таблице 4.2.1.1.

Таблица 4.2.1.1

Код n	Назначение в сервере
0	Контрольная сумма не используется
1	Контрольная сумма используется, если доступна клиенту
2	Контрольная сумма должна использоваться
То же для клиента
0	Контрольная сумма не используется (по умолчанию)
1	Контрольная сумма используется, но лишена приоритета
2	Контрольная сумма используется и имеет приоритет
3	Контрольная сумма должна использоваться

Поле Длина пакета (2 байта) содержит число байт в пакете, включая заголовок, и может лежать в пределах от 30 (только заголовок) до 576. В действительности максимальная длина IPX-пакета равна 1518 байт, но при прохождении пакетов через маршрутизаторы, когда не используется протокол LIP(large internet packet, протокол межсетевой пересылки больших пакетов) максимальная длина может быть равной лишь 576 байт (что и принято по умолчанию).

Следует также иметь в виду, что согласно регламентациям Novell длина пакета может принимать только четные значения. Программист не должен беспокоиться о содержании этого поля, это за него сделает сам протокол IPX. Поле управление пересылкой (1 байт) устанавливается IPX-драйвером равным нулю перед посылкой пакета. Каждый маршрутизатор увеличивает значение этого поля на 1. Если пакет прошел через 15 маршрутизаторов, очередной - удалит пакет из сети (в некотором смысле это аналог поля время жизни - TTL в протоколах TCP/IP). Поле управление пересылкой можно использовать для оптимизации маршрутов в локальной сети. Если станция общается только с серверами соседней субсети, ее следует переключить туда и снизить тем самым нагрузку маршрутизатора. Контроль за содержимым этого поля выполняется протоколом IPX. Поле тип пакета (1 байт) устанавливается прикладной программой. При использовании протокола ipx это поле должно содержать нуль (или 4), в случае использования протокола SPX - 5, а для протокола NCP(Netware core protocol) -17. Поля адрес узла назначения и адрес узла отправителя содержат 12-байтовые структуры ipxaddr_1. Эта структура включает в себя 4 байта адреса сети (присваивается администратором сети при установке сети Novell), 6 байт адреса узла (физический адрес, задается изготовителем сетевого интерфейса) и 2 байта дескриптора соединителя (socket, необходим для адресации программы, принимающей пакеты, заполняется приложением). Пакеты, адресованные серверу в NetWare 3.x или 4.x содержат в поле адреса узла получателя код 0x00 00 00 00 00 01 (аналогичный код будет записан в поле адрес отправителя, если им является сервер). Адрес же узла получателя на уровне Ethernet или Token Ring будет равен физическому сетевому адресу интерфейса или локального маршрутизатора, если сервер размещен в другой субсети. Соединители (socket) служат для управления обработкой пакетов. Широковещательный пакет будет получен ЭВМ, если она имеет открытый соединитель для процесса, которому он адресован.

По этой причине должны приниматься специальные меры, чтобы предотвратить возможность посылки двумя программами пакетов различного типа на один и тот же соединитель. Ряд номеров соединителей зарезервировано IPX-протоколом для определенных целей:

2 - соединитель протокольных откликов; 3 - обработчик ошибок.

Некоторые номера заняты под нужды Netware:

0x451	Протокол ядра NetWare (NCP - netware core protocol);
0x452	Протокол NetWare для оповещения об услугах (SAP - service advertising protocol);
0x453	Маршрутный протокол NetWare (RIP - routing information protocol);
0x455	Пакет протокола netbios;
0x456	Диагностический протокол NetWare;
0x457	Пакет сериализации (serialization).

Дескрипторы соединителей для рабочих станций задаются динамически и их коды лежат в диапазоне 0x4000 - 0x8000. В отличии от протоколов TCP/IP IPX не имеют фиксированных адресов для сетей или интерфейсов, которые следует конфигурировать. Вместо этого рабочие станции получают свои сетевые номера от маршрутизатора, к которому они подсоединены, и используют Ethernet-адрес в качестве номера узла.

Приложение должно устанавливать поля тип пакета и адрес узла назначения, а IPX-драйвер заполняет остальные поля. Возможные значения кода поля тип пакета представлены в таблице 4.2.1.2.

Таблица 4.2.1.2 Коды типа IPX-пакета.

Тип пакета	Значение
0	Обычный IPX-пакет
1	Пакет с маршрутной информацией (RIP - routing information protocol)
2	Отклик
3	Ошибка
4	Информационный пакетный обмен (pep - packet exchange protocol)
5	Последовательный пакетный обмен (SPX - sequence packet exchange)
17	Протоколы ядра NetWare (NCP)
20	Именной пакет netbios (широковещательный)

Программа, использующая IPX-протокол для передачи информации должна записывать в поле тип пакета код 4.

Маршрутная информация передается между серверами и маршрутизаторами. Динамический маршрутный протокол RIP (routing information protocol, базируется на стандарте Xerox IP; cм. также RFC-1058) обеспечивает конечные станции информацией, которая необходима для динамического управления оптимизацией маршрутов.

Рассылка маршрутной информации производится с помощью широковещательных пакетов. Как видим, сети Novell являются источником значительных потоков широковещательных пакетов. Аналогичным образом объекты сети оповещаются о других изменениях в сетевой среде, например, рассылка информации о доступных услугах (SAP - service advertisement protocol). Протокол SAP позволяет узлам, которые предлагают определенные услуги (например, файл-серверы или принт-серверы), сообщать о своих адресах и видах доступных услуг. Администратор может регулировать поток таких пакетов, задавая постоянные времени для таймеров обновления информации. Маршрутизаторы рассылают маршрутную информацию в пяти случаях:

При инициализации.
В случае, когда необходима исходная маршрутная информация (напр. в случае сбоя или порчи маршрутной таблицы).
Периодически для обновления маршрутных таблиц.
При изменении конфигурации маршрутов.
При отказе или отключении маршрутизатора.

Маршрутизация пакетов в сети достаточно проста. Каждому сетевому сегменту маршрутизатор присваивает номер в пределах от 1 до fffffffe. Каждой группе устройств присваивается “сетевой номер”, который представляет эту группу во всех маршрутизаторах сети. Пакеты, посылаемые от одного члена группы другому, посылаются непосредственно. Пакеты от одного члена группы к объекту из другой группы будут пересланы через маршрутизаторы. Для выбора маршрута в пределах локальной сети используется маршрутный протокол RIP. Формат пакета NetWare RIP показан на рис. 4.2.1.3.

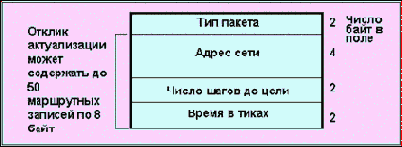

Рис. 4.2.1.3. Формат RIP-пакета в NetWare

Поле тип пакета содержит код 0x0001, если это запрос, и 0x0002, если отклик. В поле адреса сети записывается адрес сети места назначения, если пакет является запросом. Если в поле записан код 0xff ff ff ff, это означает, что запрос относится ко всем известным сетям. Поле число шагов до цели имеет смысл лишь в случае пакетов-откликов. В этом случае сюда заносится число маршрутизаторов, которые должен пройти пакет по дороге к сети назначения.

Поле время в тиках имеет смысл для пакетов-откликов и указывает на время, необходимое для достижения сети адресата. Один тик равен 1/18 секунды. Сходный протокол маршрутизации используется в сетях appletalk (RTMP).

Для межсетевой маршрутизации в Novell разработан протокол NLSP (NetWare link services protocol). NLSP базируется на той же идеологии, что и протокол IS-IS (intermediate system-to-intermediate system), созданный для сетей OSI и IP. В NLSP значение метрики маршрута задается вручную. nlsp-маршрутизаторы хранят полную карту сети, по которой принимаются решения о наилучших возможных маршрутах.

На рис. 4.2.1.4 представлена схема соответствия протоколов Novell и 7-уровневой модели osi.

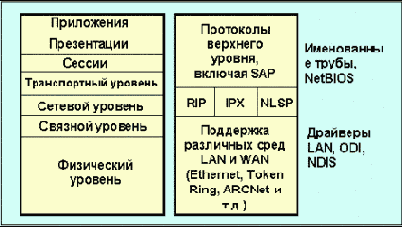

Рис. 4.2.1.4. Схема соответствия протоколов Novell и модели osi

Протокол SAP (service advertising protocol) служит для получения информации обо всех серверах, имеющихся в сети, и поддерживает следующие виды запросов и функции:

запрос SAP-сервиса;
оповещение об отключении сервера;
мониторинг откликов и некоторые другие.

Каждому серверу NetWare присваивает номер, а некоторые сервера могут иметь и имя. Номер сервера и его имя хранятся в базе данных объектов bindary каждого сервера. Пакет запроса SAP-сервиса содержит 2 байта типа пакета и два байта типа сервера. Поле тип пакета определяет, является ли данный пакет общим запросом сервиса (код=0x0003), или запросом ближайших услуг (код=0x0001). Таблица кодов поля тип сервера приведена ниже (4.2.1.3).

Таблица 4.2.1.3 Коды тип сервера (cм. также )

Тип сервера	Описание
0x0001	Пользователь
0x0004	Файл-сервер
0x0005	Сервер заданий
0x0006	Внешний сетевой порт (gateway)
0x0007	Принт-сервер
0x0009	Сервер архива
0x000a	Очередь задач
0x0017	Диагностика
0x0020	NetBios
0x0021	NAS SNA порт
0x0027	TCP/IP сервер порта
0x0028	Сервер моста x.25 точка-точка
0x02e	Динамический SAP
0x0047	Оповещающий принт-сервер
0x004b	vap 5.0
0x004c	SQL VAP
0x007a	TES-NetWare VMS
0x0098	Сервер доступа к NetWare
0x009a	Сервер именованных труб
0x009e	Портативный NetWare-Unix
0x0107	NetWare 386
0x0111	Тест-сервер
0x0166	Управление NetWare
0x026a	Управление NetWare
0x026b	Временная синхронизация
0x0278	Сервер каталогов NetWare

SAP-пакеты-отклики ( периодически рассылаемые пакеты) имеют следующий формат (рис. 4.2.1.5).

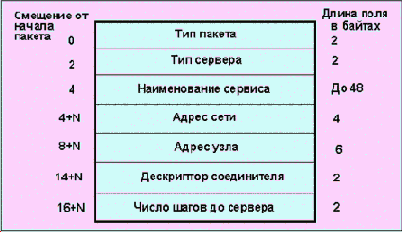

Рис. 4.2.1.5. Формат пакета SAP

Поле тип пакета принимает значение 0x0002 для SAP-откликов общего обслуживания (General Service Response) и 0x0004 для отклика ближайшего сервера. Запросы о ближайшем сервере используются для поиска в сети сервера конкретной разновидности (пакет запроса содержит лишь первые два поля). Реально отклик будет получен от всех серверов данного типа, а не только от ближайшего. Насколько данный сервер близок, определяется по числу маршрутизаторов до него. Эти запросы/отклики служат для составления списка доступных серверов. Поле тип сервера содержит код доступного вида услуг, а в поле наименование сервиса записывается имя услуги уникальное для данного сервера (длина поля на рис. 4.2.1.5 равна N). Поле адрес сети представляет собой 4-байтовое число, которое идентифицирует адрес сервера. Поле адрес узла характеризует адрес сервера в сети. Службы NetWare указывают адрес 0x00.00.00.00.00.01. Поле дескриптор соединителя характеризует код соединителя, который будет использовать сервер. Последнее поле - число шагов до сервера (число транзитных сетей) характеризует число маршрутизаторов между сервером и клиентом. При отключении сервера от сети он должен широковещательно разослать SAP-уведомление “Останов сервера”. Уведомление содержит код сервера и его полный адрес.
