Протокол ядра NetWare (NCP)
Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru
NCP представляет собой язык общения серверов и клиентов в среде NetWare. NCP-пакет вкладывается в SPX. Рабочие станции передают свои запросы на запись или чтение файлов, на создание очереди заданий, на поиск в дисковых каталогах и т.д. в виде NCP-сообщений. Прежде чем клиент пошлет NCP-запрос, он должен подключиться к серверу и выдать заявку на формирование NCP-канала связи. Сервер в ответ на этот запрос присылает отклик, в котором содержится подтверждение создания такого канала связи, если запрос удовлетворен. Каждому запросу должен соответствовать отклик. Формат NCP-запроса показан на рис. 4.2.1.3.1.

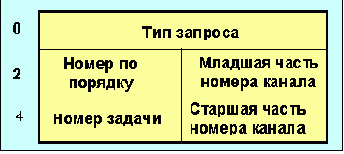

Рис. 4.2.1.3.1. Формат заголовка пакета NCP
Поле тип запроса характеризует запрос, передаваемый от клиента к серверу, возможные значения кодов этого поля приведены ниже (таблица 4.2.1.4).
Таблица 4.2.1.3.1 Значения кодов поля тип запроса
| Код | Описание запроса |
| 1111 | Создание канала обслуживания |
| 2222 | Запрос сервиса |
| 5555 | Ликвидация канала обслуживания |
| 7777 | Пересылка в пакетном режиме |
Поле номер по порядку используется для отслеживания последовательности связи между клиентом и сервером. Клиент записывает в это поле код, равный номеру по порядку плюс единица. В полях номера канала записан номер, присвоенный клиенту при его регистрации сервером. Поле номер задачи идентифицирует каждую из задач, сделавших запрос. Сервер следит за выполнением задачи и освобождает ресурсы при завершении выполнения. Номер задачи равный нулю говорит серверу, что все задания окончены. Старшая часть номера канала используется лишь при наличии более чем 1000 пользователей, в остальных вариантах это субполе содержит нуль. Сервер в своем отклике сообщает клиенту результаты выполнения его запроса. Отклик, также как и запрос, вкладывается в IPX/SPX-пакет. Формат пакета-отклика показан на рис. 4.2.1.3.2.
Рис. 4.2.1.3.2. Формат заголовка NCP-отклика
Поле тип отклика может содержать следующие коды (таблица 4.2.1.3.2):
Таблица 4.2.1.3.2 Коды откликов
| Код типа отклика | Описание |
| 3333 | Отклик |
| 7777 | Соединение для протокола Burst Mode |
| 9999 | Запрос обрабатывается |
Сервер отвечает на большую часть запросов, помещая код 3333 в поле типа отклика. Если запрос клиента помещен в очередь, а клиент по таймауту выдал еще один запрос, ему присылается отклик типа "Запрос обрабатывается". Станция клиента при этом сбросит таймер в исходное состояние, добавит 1 к счетчику попыток и продолжит ожидание. По умолчанию запрос можно повторить 20 раз. Поле код завершения указывает на характер завершения выполнения запроса клиента. Код нуль говорит об успешном завершении, любое другое число - об ошибке. Поле состояние канала содержит флаги, характеризующие статус канала, клиенты NetWare должны проверять код этого поля во всех пакетах, приходящих от сервера. Кроме заголовка (запросов и откликов) каждое NCP-сообщение должно содержать в себе код NCP-процедуры, характеризующий запрашиваемую услугу. Часто помимо кода процедуры необходимо указать и ее субкод. Перечень кодов процедур и их функций приведен в приложении.
Помимо стандартных пакетов в среде Novell используются несколько вспомогательных видов пакетов. Это пакеты "сторожевая собака" (Watchdog), сериализации (serialization) и сообщения. Пакеты "сторожевая собака" после IPX-заголовка имеет поля номера канала и сигнатура. Поле номера канала отмечает канал станции, присвоенный ей при регистрации. Поле сигнатура содержит код 0x3F. Если отклика от рабочей станции нет, то сервер передает с интервалом 59 сек 10 аналогичных "собачих" пакетов. Если отклика добиться не удастся, связь со станцией будет разорвана. Период и число таких запросов администратор может изменять в широких пределах.
Так как система NetWare продается для каждого сервера отдельно, чтобы контролировать случаи нелегальной загрузки, по сети рассылаются широковещательные пакеты сериализации. Цель такой рассылки - проверка наличия в сети нескольких копий одного и того же программного обеспечения. Пакеты сериализации содержат 36 байт, включая IPX-заголовок, и передаются раз в 66 сек. Эти пакеты помимо IPX-заголовка включают в себя только поле данных (6 байт), где содержится информация о серийном номере программного продукта.Пакеты сериализации всегда посылаются на вход соединителя (socket) с номером 0x0457. При обнаружении нелегальной копии всем пользователям рассылается уведомление "Copyright violation".
Пользователи NetWare могут передавать сообщения рабочим станциям, группам и другим пользователям. Для каждой станции NetWare резервирует буфер для сообщений. Консоль отображает принятое сообщение немедленно, буфер же сохраняет сообщение и может уведомлять о нем пользователя. Для передачи сообщений используется команда SEND.
