Формат пакета

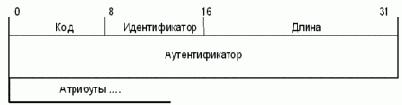

Один пакет RADIUS вкладывается в одну UDP-дейтограмму [2]. При этом порт назначения равен 1812 (десятичное). При формировании отклика коды портов отправителя и получателя меняются местами. Формат пакета RADIUS показан на рис. .1. Разряды пронумерованы в порядке их передачи.
Рис. .1. Формат пакета RADIUS
Поле код содержит один октет и идентифицирует тип пакета RADIUS. Если получен пакет с неверным значением поля код, он молча отбрасывается.
Стандартизованы следующие значения поля код:
| Код | Назначение |
| 1 | Запрос доступа (Access-Request) |
| 2 | Доступ разрешен (Access-Accept) |
| 3 | Доступ не разрешен (Access-Reject) |
| 4 | Accounting-Request |
| 5 | Accounting-Response |
| 11 | Access-Challenge |
| 12 | Сервер состояния (экспериментальный) |
| 13 | Клиент состояния (экспериментальный) |
| 255 | Зарезервировано |
Коды 4 и 5 будут описаны в документе [RFC-2139]. Коды 12 и 13 зарезервированы для возможного использования.
Поле идентификатор имеет один октет, и служит для установления соответствия между запросом и откликом.
Поле длина имеет два октета. Оно определяет длину пакета, включая поля код, идентификатор, длина, аутентификатор и атрибуты. Октеты за пределом, указанным полем длина, рассматриваются как заполнитель и игнорируются получателем. Если пакет короче, чем указано в поле длина, он должен быть молча выкинут. Минимальная длина равна 20, а максимальная - 4096.
Поле аутентификатор имеет 16 октетов. Старший октет пересылается первым. Этот параметр служит для аутентификации отклика от сервера RADIUS, и используется в алгоритме сокрытия пароля.
В пакетах Access-Request, значение поля аутентификатор равно 16-октетному случайному числу, называемому аутентификатор запроса. Его значение должно быть непредсказуемым и уникальным на протяжении жизни секретного пароля, совместно используемого клиентом и RADIUS-сервером.
Значение аутентификатора запроса в пакете Access-Request должно быть также непредсказуемым, чтобы исключить возможные атаки.
Хотя протокол RADIUS не может исключить всех возможных атак, в частности с использованием подключения к линии в реальном масштабе времени, но генерация псевдослучайных аутентификаторов все же обеспечивает относительную безопасность.
NAS и сервер RADIUS используют секретный пароль совместно. Этот секретный пароль и аутентификатор запроса пропускаются через хэширование MD5, чтобы получить 16-октетный дайджест, который объединяется посредством операции XOR с паролем, введенным пользователем, результат помещается в атрибут пароля пользователя пакета Access-Request.
Значение поля аутентификатор в пакетах Access-Accept, Access-Reject, и Access-Challenge называется аутентификатором отклика (Response Authenticator). Оно представляет собой однопроходную хэш-функцию MD5, вычисленную для потока октетов, включающих в себя: пакет RADIUS, начинающийся с поля код, и включающий поля идентификатор, длина, аутентификатор запроса из пакета Access-Request, и атрибуты отклика, за которыми следует общий секретный пароль. То есть ResponseAuth = MD5(Код+ID+длина+RequestAuth+атрибуты+секретный_пароль) где знак + означает присоединение.
Секретный пароль, совместно используемый клиентом и сервером RADIUS, должен быть достаточно большим и непредсказуемым, как хороший пароль. Желательно, чтобы секретный пароль имел, по крайней мере, 16 октетов. Сервер RADIUS должен использовать IP-адрес отправителя UDP-пакета, чтобы решить, какой секретный пароль использовать.
Когда используется переадресующий прокси-сервер, он должен быть способен изменять пакет при проходе в том или ином направлении. Когда прокси переадресует запрос, он может добавить атрибут Proxy-State, а при переадресации отклика, он удаляет атрибут Proxy-State. Так как ответы Access-Accept и Access-Reject аутентифицированы по всему своему содержимому, удаление атрибута Proxy-State сделает сигнатуру пакета некорректной. По этой причине прокси должен вычислить ее заново.
Атрибуты
Многие атрибуты могут быть записаны несколько раз, в этом случае порядок следования атрибутов одного и того же типа должен быть сохранен. Порядок атрибутов различных типов может быть изменен.
В данном документе регламентированы атрибуты для пакетов с полем код, равным 1, 2, 3 и 11.Чтобы определить, какие атрибуты допускаются для пакетов с полем код=4 и 5, смотри [9].
