Информационные сообщения ICMPv

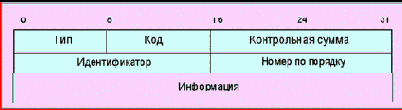

Рис. 4.4.1.1.37. Сообщение запрос эхо
Поля IPv6:
Адрес места назначения - любой легальный IPv6-адрес
Поля ICMPv6:
Тип 128
Код 0
Идентификатор. Идентификатор, который помогает друг с другом связать запрос эхо и эхо-отклик. Может равняться нулю.
Номер по порядку
Номер по порядку имеет целью связать друг с другом запрос эхо и эхо-отклик. Может равняться нулю.
Информация. Нуль или более октетов произвольных данных.
Описание
Каждый узел должен реализовать функцию эхо-отклика ICMPv6 при получении запроса эхо. Узлу следует также предоставить пользовательский интерфейс для посылки запросов эхо и получения эхо-откликов для целей диагностики.
Формат сообщения эхо-отклик идентичен формату запроса эхо (рис. 20.5).
Поля IPv6:
Адрес места назначения копируется из поля адрес отправителя пакета запрос эхо.
Поля ICMPv6:
Тип 129
Код 0
Идентификатор. Идентификатор из исходного запроса эхо (echo request).
Номер по порядку. Номер по порядку из исходного запроса эхо.
Информация. Данные из исходного запроса эхо.
Описание
Каждый узел должен иметь встроенную функцию отклика ICMPv6, которая получает запросы эхо и посылает соответствующие эхо-отклики. Узел должен также реализовать интерфейс прикладного уровня для посылки запросов эхо и получения эхо-откликов для диагностических целей.
Адрес отправителя эхо-отклика, посылаемого в ответ на уникастный запрос эхо должен быть тем же самым, что и адрес места назначения в запросе эхо.
Эхо-отклик должен быть послан в ответ на запрос эхо, посланный по мультикастному адресу. Адрес отправителя в отклике должен быть уникастным адресом, принадлежащим интерфейсу, через который был получен мультикастный запрос эхо.
Информация, полученная в ICMPv6 сообщении запроса эхо, должна быть полостью возвращена без модификации в ICMPv6 эхо-отклике, если эхо-отклик не превысит MTU обратного прохода, в противном случае пакет укорачивается.
Оповещение верхнего уровня
Сообщения эхо-отклик должны передаваться пользовательскому интерфейсу ICMPv6, если соответствующий запрос эхо исходит не из IP-уровня.

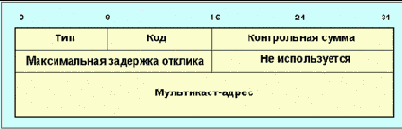

Сообщение о членстве в группе имеет следующий формат:
Рис. 4.4.1.1.38. Сообщения участия в группе
Поля IPv6:
Адрес места назначения
В сообщении-запросе о членстве в группе запрашивается мультикаст-адрес группы.
В отчете о членстве в группе или в сообщении о сокращении членства в группе сообщается мультикаст-адрес группы.
Поле Hop Limit = 1 (предельное число шагов)
Поля ICMPv6:
Тип 130 - Запрос членства в группе
131 - Отчет о членстве в группе
132 - Сокращение членства в группе
Код 0
Максимальное время отклика
В сообщениях запросах - это максимальное время в миллисекундах, на которое может задержаться сообщение-отчет. В сообщениях-отчетах и сообщениях о сокращении в это поле отправитель записывает нуль, а получатель его игнорирует.
Не используется. Отправитель записывает нуль, получатель игнорирует.
Мультикаст-адрес
Адрес мультикаст-группы, сообщение о которой послано. В сообщениях-запросах поле мультикаст-адреса может равняться нулю, что означает запрос ко всем группам.
Описание
Сообщения ICMPv6 о членстве в группе используются для передачи информации о членстве в мультикаст-группе от узлов к их ближайшим маршрутизаторам. Подробности их использования можно найти в [RFC-1112].
Литература
| [1] | Mockapetris, P., "Domain Names - Concepts and Facilities", STD13, RFC 1034, USC/Information Sciences Institute, November 1987. |
| [2] | Mockapetris, P., "Domain Names - Implementation and Specification", STD 13, RFC 1035, USC/Information Sciences Institute, November 1987. |
| [3] | Hinden, R., and S. Deering, Editors, "IP Version 6 Addressing Architecture", RFC 1884, Ipsilon Networks, Xerox PARC, December 1995. |
| [4] | Gilligan, R., and E. Nordmark, "Transition Mechanisms for IPv6 Hosts and Routers", Work in Progress. |
| [ALLOC] | [Rekhter, Y., and T. Li, "An Architecture for IPv6 Unicast Address Allocation", RFC 1887, cisco Systems, December 1995 |
| [ANYCST] | [Partridge, C., Mendez, T., and W. Milliken, "Host Anycasting Service", RFC 1546, BBN, November 1993. |
| [CIDR] | [Fuller, V., Li, T., Varadhan, K., and J. Yu, "Supernetting: an Address Assignment and Aggregation Strategy", RFC 1338, BARRNet, cisco, Merit, OARnet, June 1992. |
| [IPV6] | [Deering, S., and R. Hinden, Editors, "Internet Protocol, Version 6 (IPv6) Specification", RFC 1883, Xerox PARC, Ipsilon Networks, December 1995. |
| [IPv6-ADDR] | [Hinden, R., and S. Deering, Editors, "IP Version 6 Addressing Architecture", RFC 1884, Ipsilon Networks, Xerox PARC, December 1995. |
| [IPv6-DISC] | [Narten, T., Nordmark, E., and W. Simpson, "Neighbor Discovery for IP Version 6 (IPv6)", Work in Progress |
| [MULT] | [Deering, S., "Host Extensions for IP multicasting", STD 5, RFC 1112, Stanford University, August 1989 |
| [NSAP] | [Carpenter, B., Editor, "Mechanisms for OSIN SAPs, CLNP and TP over IPv6", Work in Progress. |
| [RFC-791] | [Postel, J., "Internet Protocol", STD 5, RFC 791, USC/Information Sciences Institute, September 1981. |
| [RFC-792] | [Postel, J., "Internet Control Message Protocol", STD 5, RFC 792, USC/Information Sciences Institute, September 1981 |
| [RFC-1112] | [Deering, S., "Host Extensions for IP Multicasting", STD 5, RFC 1112, Stanford University, August 1989. |
| [RFC-1122] | [Braden, R., "Requirements for Internet Hosts -Communication Layers", STD 3, RFC 1122, USC/Information Sciences Institute, October 1989 |
| [RFC-1191] | [Mogul, J., and S. Deering, "Path MTU Discovery", RFC1191, DECWRL, Stanford University, November 1990. |
| [RFC-1661] | [Simpson, W., Editor, "The Point-to-Point Protocol (PPP)", STD 51, RFC 1661, Daydreamer, July 1994. |
| [RFC-1700] | [Reynolds, J., and J. Postel, "Assigned Numbers", STD 2, RFC 1700, USC/Information Sciences Institute, October 1994. |
| [RFC-1825] | [Atkinson, R., "Security Architecture for the Internet Protocol", RFC 1825, Naval Research Laboratory, August 1995. |
| [RFC-1826] | [Atkinson, R., "IP Authentication Header", RFC 1826, Naval Research Laboratory, August 1995. |
| [RFC-1827] | [Atkinson, R., "IP Encapsulating Security Protocol (ESP)", RFC 1827, Naval Research Laboratory, August 1995 |
| [RFC-1885] | [Conta, A., and S. Deering, "Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification", RFC 1885, Digital Equipment Corporation, Xerox PARC, December 1995. |
| [RFC-1884] | [Hinden, R., and S. Deering, Editors, "IP Version 6 Addressing Architecture", RFC 1884, Ipsilon Networks, Xerox PARC, December 1995 |
| [RFC-1933] | [Transition Mechanisms for IPv6 Hosts and Routers. R. Gilligan & E. Nordmark. April 1996 |
| [RFC-1970] | [Neighbor Discovery for IP Version 6 (IPv6). T. Narten, E. Nordmark & W. Simpson. August 1996. |
| [RFC-1971] | [IPv6 Stateless Address Autoconfiguration. S. Thomson & T. Narten. August 1996. |
| [RFC-1972] | [A Method for the Transmission of IPv6 Packets over Ethernet Networks. M. Crawford. August 1996. |
| [RFC-2019] | [Transmission of IPv6 Packets Over FDDI. M. Crawford. October 1996. |
| [RFC-2030] | [Simple Network Time Protocol (SNTP) Version 4 for IPv4, IPv6 and OSI. D. Mills. October 1996. |
| [RFC-2080] | [RIPng for IPv6. G. Malkin, R. Minnear. January 1997. |
| [RFC-2133] | [Basic Socket Interface Extensions for IPv6. R. Gilligan, S. Thomson, J. Bound, W. Stevens. April 1997. |
