Маршрутный заголовок


Заголовок маршрутизации используется отправителем, чтобы заставить пакет посетить один или более промежуточных узлов на пути к месту назначения. Эта функция схожа с опцией принудительной маршрутизации в протоколе IPv4. Заголовок маршрутизации идентифицируется кодом 43 поля следующий заголовок предыдущего заголовка и имеет формат:

Следующий заголовок8-битовый селектор. Определяет тип заголовка, который следует непосредственно за заголовком маршрутизации. Использует те же коды протоколов, что и IPv4 [RFC-1700].
hdr ext len8-битовое целое без знака. Длина заголовка маршрутизации выражается в 8-октетных блоках, и не включает в себя первые 8 октетов.
Тип маршрутизации8-битовый идентификатор конкретного варианта маршрутизации
Оставшиеся сегменты8-битовое число без знака. Число остающихся сегментов пути, т.e. число промежуточных узлов, которые должны быть посещены пакетом по пути к месту назначения.
Данные, зависящие от типаПоле переменной длины, формат зависит от кода поля тип маршрутизации, а длина определяется заголовком маршрутизации и кратна 8 октетам.

Если в процессе обработки входного пакета встретится заголовок маршрутизации с не узнанным полем тип маршрутизации, то поведение узла зависит от содержимого поля число оставшихся сегментов пути.

  1. Если число оставшихся сегментов пути равно нулю, узел должен проигнорировать заголовок маршрутизации и продолжить работу со следующим заголовком, чей тип указан в поле следующий заголовок заголовка маршрутизации.

  2. Если число оставшихся сегментов пути не равно нулю, узел должен выбросить пакет и послать сообщение ICMP (parameter problem, код 0) с указателем на поле не узнанного типа маршрутизации. Заголовок маршрутизации типа 0 имеет следующий формат (рис. 4.4.1.1.20):

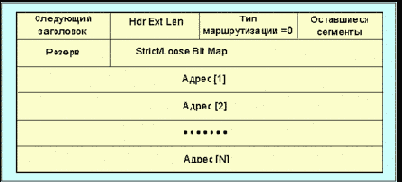

Рис. 4.4.1.1.20. Формат заголовка маршрутизации типа 0

Следующий заголовок

8-битовый селектор. Идентифицирует тип заголовка, следующего непосредственно за заголовком маршрутизации. Использует те же коды протоколов, что и IPv4 [RFC-1700].

hdr ext len8-битовое целое без знака. Длина заголовка маршрутизации в 8-октетных блоках, исключая первые 8 октетов. Для заголовков маршрутизации типа 0 hdr ext len равна удвоенному числу адресов в заголовке, должно быть четным числом меньше или равным 46.
Тип маршрутизации0.
Оставшиеся сегменты8-битовое целое без знака. Число оставшихся сегментов пути, т.e., число узлов, которые следует посетить на пути к месту назначения. Максимально допустимое число = 23
Резерв8-битовое поле резерва. Инициализируется нулем при передаче и игнорируется при приеме.
strict/loose bit map24-битовый код-маска, биты пронумерованы, начиная с 0 до 23, слева направо. Для каждого из сегментов пути указывает должен ли следующий узел быть соседом: 1 означает strict (должен быть соседом), 0 означает пропустить (не должен быть соседом).
Адрес[1..n]Вектор 128-битовых адресов, пронумерованных с 1 до n.
<
/p> Мультикастинг-адреса не должны встречаться в заголовке маршрутизации типа 0, или в поле места назначения IPv6 пакета, несущего в себе заголовок маршрутизации типа 0.

Если бит 0 поля Strict/loose bit map имеет значение 1, поле адреса места назначения IPv6 заголовка в исходном пакете должно идентифицировать соседа. Если бит 0 имеет значение 0, отправитель может использовать любой легальный не мультикастинговый адрес в качестве адреса места назначения.

Биты с номерами более n, где n - число адресов в заголовке маршрутизации, должны быть обнуляться отправителем и игнорироваться получателем.

Заголовок маршрутизации не рассматривается и не анализируется до тех пор, пока пакет не достигнет места назначения, указанного в поле IPv6 заголовка. Узел, указанный в поле следующий заголовок заголовка, которому принадлежит модуль заголовка маршрутизации, реализует следующий алгоритм:

Если оставшееся число сегментов = 0
{ продолжить обработку следующего заголовка пакета, чей тип задан полем следующий заголовок заголовка маршрутизации }

else если HDR ext len является нечетным или больше 46,
{посылается сообщение ICMP (parameter problem, код 0) с указателем на поле HDR #EXT LEN, пакет выбрасывается}

else
{ вычислить n, число адресов в заголовке маршрутизации, для этого код HRD EXT LEN делится на 2



Если число оставшихся сегментов пути больше n,
{послать сообщение ICMP (parameter problem, код 0) с указанием на поле числа оставшихся сегментов пути }

else

{ уменьшить число оставшихся сегментов пути на 1;

Вычислить i, индекс следующего адреса, который следует посетить, для этого вычесть число оставшихся сегментов пути из n

Если адрес [i] или адрес места назначения IPv6 являются мультикастинговыми

{ выбросить пакет }

else { поменять местами адрес места назначения IPv6 и адрес[i]

если бит i поля strict/loose bit map имеет значение 1 и новый адрес места назначения не является адресом узла соседа

{ послать сообщение ICMP destination unreachable -- not a neighbor
и выбросить пакет }



else если код IPv6 hop limit меньше или равен 1
{послать сообщение icmp time exceeded -- hop limit exceeded in transit message и выбросить пакет }

else { уменьшить hop limit на 1
повторно направить пакет модулю IPv6 для отправки новому адресату }
}
}
}

В качестве примера работы приведенного выше алгоритма, рассмотрим случай, когда узел отправителя s посылает пакет получателю D, используя заголовок маршрутизации, чтобы заставить пакет пройти через промежуточные узлы I1, I2 и I3. Значения кодов полей заголовка IPv6 и заголовка маршрутизации для каждого из сегментов пути принимают следующие значения:

При движении пакетов от S к I1:
Адрес отправителя = SHdr Ext Len = 6
Адрес получателя = I1Число оставшихся сегментов пути = 3
Адрес[1] = I2


Если бит 0 bit map равен 1,
s и i1 должны быть соседями;
это проверяется узлом S


Адрес[2] = I3
Адрес[3] = d


При движении пакетов от I1 к I2:
Адрес отправителя = sHdr Ext Len = 6
Адрес получателя = I2Число оставшихся сегментов пути = 2
Адрес[1] = I1


Если бит 1 bit map равен 1,
I1 и I2 должны быть соседями;
это проверяется узлом I1


Адрес[2] = i3
Адрес[3] = D


При движении пакетов от I2 к I3:
Адрес отправителя = SHdr Ext Len = 6
Адрес получателя = I3

Число оставшихся сегментов пути = 1
Адрес[1] = I1


Если бит 2 bit map равен 1,
I2 и I3 должны быть соседями; это проверяется узлом I2
Адрес[2] = I2
Адрес[3] = D


При движении пакетов от I3 к D:
Адрес отправителя = SHdr Ext Len = 6
Адрес получателя = D

Число оставшихся сегментов пути = 0
Адрес[1] = I1


Если бит 3 bit map равен 1, I3 и D должны быть соседями; это проверяется узлом I3


Адрес[2] = I2
Адрес[3] = i3
