О протоколе верхнего уровня Контрольные суммы верхнего уровня

Любой транспортный или другой протокол верхнего уровня, который включает адреса IP-заголовка в свою контрольную сумму, должен быть модифицирован, чтобы работать с 128-битовыми IPv6адресами вместо 32-битовых IPv4. В частности, ниже показаны псевдо-заголовки для TCP и UDPв IPv6 (рис. 4.4.1.1.26):

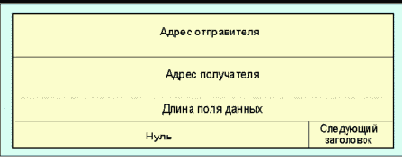

Рис. 4.4.1.1.26. Формат псевдо-заголовков для TCP и UDP

Если пакет содержит заголовок маршрутизации, в качестве адреса места назначения в псевдо-заголовке используется оконечный адрес. В исходном узле этот адрес будет последним элементом заголовка маршрутизации; для узла получателя он будет находиться в поле адрес места назначения IPv6 заголовка.

Код поля следующий заголовок в псевдо-заголовке идентифицирует протокол верхнего уровня (например, 6 для TCPили 17 для UDP). Он будет отличаться от кода поля следующий заголовок в IPv6 заголовке, если имеются заголовки расширения между заголовком IPv6 и заголовком протокола верхнего уровня.
В качестве кода длины поля данных в псевдо-заголовке используется длина пакета протокола верхнего уровня, включая заголовок верхнего уровня. Он будет меньше длины поля данных в заголовке (или в опции Jumbo Payload), если имеются заголовки расширения между IPv6 заголовком и заголовком верхнего уровня.
В отличие от IPv4, при формировании udp пакетов в IPv6 узле, контрольная сумма не является опционной. Поэтому при формировании UDP-пакета IPv6 узел должен вычислить контрольную UDP сумму пакета и псевдо-заголовка и, если вычисление дает в качестве результата нуль, он должен быть заменен на ffff для помещения в UDP заголовок. IPv6-получатели должны выбрасывать UDP пакеты, содержащие нулевую контрольную сумму и фиксировать при этом состояние ошибки.

IPv6 версия ICMP-пакетов [RFC-1885] включает псевдо-заголовок в вычисление контрольной суммы; это отличается от IPv4 версии ICMP, которая не включает псевдо-заголовок в контрольную сумму. Причина изменения связана с попыткой защитить ICMP от некорректной доставки или искажений важных полей в IPv6 заголовке, который в отличие от IPv4 не защищен контрольным суммированием на интернет-уровне. Поле следующий заголовок в псевдо-заголовке для ICMP содержит код 58, который идентифицирует IPv6 версию ICMP.
