Прокси-ARP
Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru
Еще одна разновидность протокола ARP служит для того, чтобы один и тот же сетевой префикс адреса можно было использовать для двух сетей. Этот протокол называется смешанным протоколом ARP (proxy). Предположим, мы имеем сеть из четырех ЭВМ (1-4; рис. 4.4.7.1), которую бы мы хотели соединить с другой сетью из четырех ЭВМ (5-8), причем так, чтобы машины взаимодействовали друг с другом так, будто они принадлежат одной сети. Решить эту проблему можно, соединив эти сети через маршрутизатор M, работающий в соответствии со смешанным протоколом ARP (функционально это IP-мост). Маршрутизатор знает, какая из машин принадлежит какой физической сети. Он перехватывает широковещательные ARP-запросы из сети 1, относящиеся к сети 2, и наоборот. Во всех случаях в качестве физического адреса маршрутизатор возвращает свой адрес. В дальнейшем, получая дейтограммы, он маршрутизирует их на физические адреса по их IP-адресам.

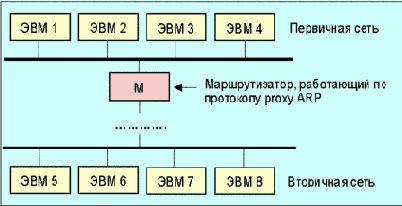

Рис. 4.4.7.1. Использование протокола proxy ARP
Не трудно видеть, что в смешанном протоколе ARP нескольким IP-адресам ставится в соответствие один и тот же физический адрес. Поэтому системы, где предусмотрен контроль за соответствием физических и IP-адресов, не могут работать со смешанным протоколом ARP. Главным преимуществом этого протокола является то, что он позволяет путем добавления одного маршрутизатора (Gateway) подключить к Интернет еще одну сеть, не изменяя таблиц маршрутизации в других узлах. Этот протокол удобен для сети, где есть ЭВМ, не способная работать с субсетями. Протокол используется при построении сетей Интранет.
