Протокол обратного адресного преобразования RARP
Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru
Обычно IP-адреса хранятся на диске, откуда они считываются при загрузке системы. Проблема возникает тогда, когда необходимо инициализировать рабочую станцию, не имеющую диска. Бездисковые системы часто используют операции типа TFTP для переноса из сервера в память образа операционной системы, а это нельзя сделать, не зная IP-адресов сервера и ЭВМ-клиента. Записывать эти адреса в ПЗУ не представляется целесообразным, так как их значения зависят от точки подключения ЭВМ и могут меняться. Для решения данной проблемы был разработан протокол обратной трансляции адресов (RARP – Reverse Address Resolution Protocol, RFC-0903, смотри также ниже описание протокола ). Форматы сообщений RARP сходны с ARP (см. рис. 4.4.8.1), хотя сами протоколы принципиально различны. Протокол RARP предполагает наличие специального сервера, обслуживающего RARP-запросы и хранящего базу данных о соответствии аппаратных адресов протокольным. Этот протокол работает с любой транспортной средой, в случае же кадра Ethernet в поле тип будет записан код 803516 (смотри таблицу ).

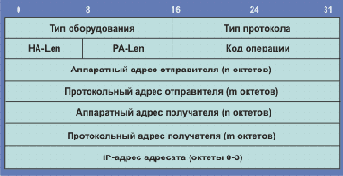

Рис. 4.4.8.1. Формат RARP-сообщения
Здесь обозначения те же, что и в описании ARP-формата. Значение n определяется числом, записанным в поле HA-Len, а m - числом из поля PA-Len. Для Internet PA-Len=4 и тип протокола=2048, а для Ethernet равно HA-Len=6 и тип оборудования=1. В RARP используется два кода операции. Код операции=3 используется для RARP-запросов, а код операции=4 - для RARP-откликов. В первом случае поле протокольный адрес отправителя и протокольный адрес адресата не определены. Обычно локальная сеть имеет несколько RARP-серверов, что позволяет загрузиться бездисковым машинам, даже если какой-то из серверов выключен или не исправен.
