Состояние блокады

Основным правилом при формировании сообщения обновления Resv является объединение спецификаций flowspecs резервирования в узле посредством вычисления их LUB (наименьший верхний предел). Однако это правило модифицируется при наличии "состояния блокады", возникшего из-за сообщений ResvErr при решении проблемы KR-II.

Когда получено сообщение ResvErr, его спецификация flowspec Qe используется для формирования или обновления элемента местного состояния блокады. Каждый элемент состояния блокады состоит из спецификации flowspec Qb, взятой из спецификации сообщения ResvErr и соответствующего таймера блокады Tb. Когда время таймера блокады истекает, соответствующее состояние блокады аннулируется.

Гранулярность состояния блокады зависит от стиля сообщения ResvErr, которое явилось ее причиной. Каждому конкретному стилю может соответствовать свой элемент состояния блокады (Qb(S),Tb(S)), где S - отправитель. Для произвольного стиля выбора отправителя состояние блокады определяется предыдущим узлом P.

Элемент состояния блокады со спецификацией flowspec Qb называется блокадой резервирования со спецификацией flowspec Qi, если Qb не больше чем Qi. Например, предположим, что LUB (least upper bound) двух спецификаций flowspecs было вычислено путем выбора максимума составляющих их компонент. Тогда Qb блокирует Qi, если для некоторой компоненты j, Qb[j] ? Qi[j].

Предположим, что узел получает сообщение ResvErr от предыдущего узла P (или, если стиль выбора отправителя S является явным) в результате ошибки доступа. Тогда:

Для P (или S) создается элемент состояния блокады, если он не существует.
Qb(P) (или Qb(S)) делается равным flowspec Qe из сообщения ResvErr.
Запускается (или перезапускается) соответствующий таймер блокады Tb(P) (или Tb(S)) на время Kb*R. Здесь Kb является фиксированным множителем, а R равно интервалу времени обновления состояния резервирования. Kb можно варьировать.
Если имеется локальное состояние резервирования, которое не заблокировано, немедленно генерируется обновление резервирования для P (или S).
Сообщение ResvErr переадресуется последующим узлам.
Если бит InPlace=0, сообщение ResvErr направляется всем последующим узлам, где имеется состояние резервирования. Если бит InPlace=1, сообщение ResvErr направляется только следующим узлам, чьи Qi блокированы спецификацией Qb.

В результате предлагается модифицированное правило для объединения спецификаций flowspecs при формировании сообщения обновления резервирования.

Если имеются какие-либо локальные запросы резервирования Qi, которые не заблокированы, они объединяются путем вычисления их LUB. Заблокированные резервирования игнорируются. Это позволяет требовать меньшее резервирование, которое имеет шанс на успех, после того как большее резервирование не удалось.
В противоположном случае (все локальные запросы Qi блокированы), они объединяются путем взятия GLB (Greatest Lower Bound) спецификаций Qi.

Этот алгоритм объединения обновления применяется отдельно для каждого потока (каждого отправителя или PHOP), вносящего вклад в общее резервирование (стили WF или SE).

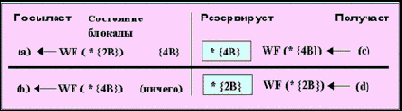

На рис. 4.4.9.6.11 приведен пример использования состояния блокады для совместного резервирования (стиль WF). Имеется два предшествующих узла, помеченных как (a) и (b), и два последующих узла, помеченных как (c) и (d). Большее резервирование 4B пришло сначала от (c), но "застряло" где-то до PHOP (a), а не по пути через PHOP (b). Рисунок показывает оконечное состояние после меньшего резервирования 2B пришедшего позднее из (d). Это стабильное состояние нарушается каждые Kb*R секунд, когда состояние блокады удаляется по таймауту. Следующее обновление (4B), посылаемое предыдущему узлу (a), предположительно будет отвергнуто, путем посылки сообщения ResvErr, которое восстановит состояние блокады, возвращая ситуацию к тому, что изображено на рисунке. В то же самое время сообщение ResvErr будет направлено следующему узлу (c) и всем получателям, ответственным за резервирование 4B.

Рис. 4.4.9.6.11. Блокада для стиля WF
