Заголовок опций места назначения


Заголовок опции места назначения используется для передачи опционной информации, которая должна анализироваться только узлом (узлами) назначения. Заголовок опции места назначения идентифицируется кодом поля следующий заголовок равным 60 предшествующего заголовка и имеет формат (рис. 4.4.1.1.25):

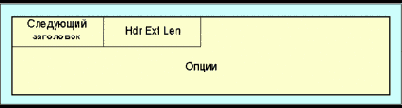

Рис. 4.4.1.1.25. Формат заголовка опции места назначения

Следующий заголовок - 8-битовый селектор. Идентифицирует тип заголовка, который непосредственно следует за заголовком опций места назначения. Использует те же коды протокола, что и IPv4 [RFC-1700].

Hdr Ext Len - 8-битовое целое без знака. Длина заголовка опций места назначения в 8-октетных блоках, исключая первые 8 октетов.

Опции - поле переменной длины, кратное 8 октетам. Содержит одну или более TLV-закодированных опций.

Здесь определены только две опции места назначения Pad1 и padn. Обратите внимание, что существует два способа кодировки опционной информации места назначения для пакетов IPv6: в заголовке опций места назначения, или в виде отдельного заголовка расширения. Заголовок фрагмента и заголовок идентификации являются примерами последнего подхода. Какой из подходов будет применен, зависит от того, какая операция желательна в узле места назначения:

  • если желательно, чтобы узел назначения уничтожил пакет и, если адрес места назначения не является мультикастинговым, отправителю посылается сообщение ICMP unrecognized type, затем информация может быть закодирована в отдельном заголовке или в опции места назначения с кодом типа опции, равным 11 в старших двух битах. Выбор может зависеть от таких факторов как число необходимых октетов, проблема выравнивания или более простой анализ пакета.

  • если желательна какая-либо иная операция, информация должна быть закодирована в виде опции места назначения с типом опции 00, 01 или 10 в старших двух битах.
