Модемы


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

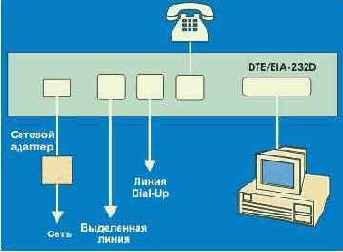

Само название этого прибора происходит от имеющихся в нем модулятора и демодулятора. Современный модем можно отнести к числу устройств с наибольшим числом современных технологий на кубический сантиметр. Разнообразие модемов огромно. Они различаются по конструкции, по используемым протоколам, по характеру интерфейсов и т.д. Основное назначение модема оптимальное преобразование цифрового сигнала в аналоговый для передачи его по каналу связи и, соответственно, обратное преобразование на принимающей стороне. Под “оптимальным преобразованием” понимается такое, которое обеспечивает надежность связи, улучшает отношение сигнал шум и как следствие пропускную способность канала. Это преобразование необходимо для обеспечения улучшения отношения сигнал-шум. В качестве канала передачи данных может быть использована городская телефонная сеть, выделенная линия или радио-канал. Схема взаимодействия модемов показана на рис. 4.3.7.1.

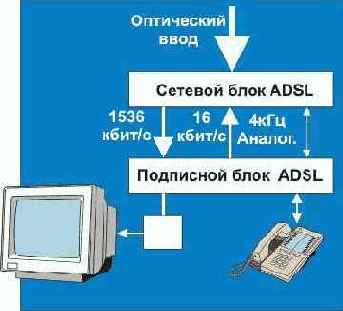

Рис. 4.3.7.1. Схема соединения двух модемов (М1 и М2) через канал

В качестве последовательного интерфейса может выступать RS-232, V.35, G.703 и т.д.. Все модемы содержат в себе управляющий микропроцессор, постоянную память (ROM), куда записано фирменное программное обеспечение и интерпретатор команд, энергонезависимую память (NVRAM - non-volatile RAM), которая хранит конфигурационные профайлы модема, телефонные номера и т.д., буфер ввода/вывода (128-256 байт), сигнальный процессор (DSP), включающий в себя модулятор и демодулятор, интерфейс для связи с ЭВМ (RS-232) и оперативную память.

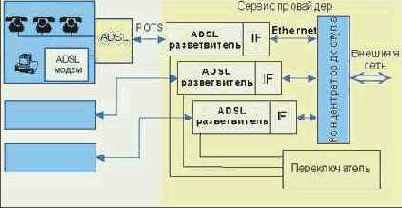

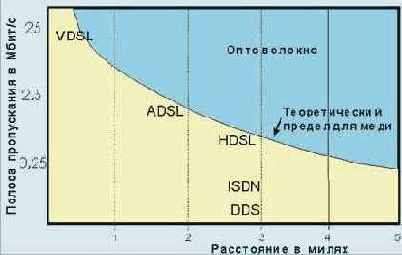

Первоначально модемы использовались для связи через традиционные коммутируемые телефонные линии. Так как такие линии содержат только два провода, а информационный обмен должен происходить в обоих направлениях одновременно, возникает проблема отделения передаваемого сигнала от приходящего из вне (подавление эхо; см. раздел ). Для выделенных четырехпроводных линий эта проблема значительно упрощается, здесь прием и передача осуществляется по разным скрученным парам и эхо возникает лишь из-за перекрестных наводок (NEXT).
