Коммутируемая мультимегабитная информационная служба SMDS
Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru
Коммутируемая мультимегабитная информационная служба SMDS (Switched Multimegabit Data Service; RFC-1209, -1694) создана для объединения большого числа локальных сетей. Система была разработана в 80-е годы и реализована в начале 90-х годов. Система SMDS функционирует как высокоскоростная опорная сеть, транспортирующая пакеты от одной локальной сети к другой. SMDS рассчитана на большие краткосрочные всплески трафика. При N локальных сетях, соединенных выделенными каналами, полносвязная схема их соединения требует N(N-1)/2 каналов (см. рис. .1А). Для системы SMDS требуется только N каналов до ближайшего SMDS-маршрутизатора (рис. .1В).

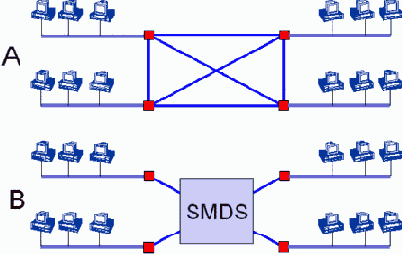

Рис. .1. Разные варианты объединения локальных сетей
Быстродействие системы SMDS составляет 45 Мбит/с. Система SMDS использует передачу данных без установления соединения. Формат пакета SMDS показан на рис. .2.
Рис. .2. Формат SMDS-пакета
Адреса места назначения и отправителя состоят из 4-битного кода, за которым следует телефонный номер, содержащий до 15 десятичных чисел. Каждая цифра кодируется посредством четырех бит. Телефонный номер содержит код страны, код зоны и номер клиента-подписчика, что делает сеть SMDS международной. Длина поля данные является переменной. Когда пакет попадает в сеть SMDS, первый маршрутизатор проверяет, соответствует ли адрес отправителя номеру входной линии. При несоответствии пакет отбрасывается.
Существенной особенностью SMDS является возможность мультикастинга. Пользователь может составить список номеров и присвоить ему специфический адрес. Отправка пакета по этому адресу вызовет его переадресацию всем клиентам, чьи адреса присутствуют в списке. Это воспроизведение на сетевом уровне возможности почтового списка рассылки.
Другой особенностью адресации в SMDS является возможность использования списков доступа (screening) для входящих и исходящих пакетов. Кроме того, такая функция позволяет эффективно строить корпоративные сети типа Интранет. Поле данных может содержать в себе кадр Ethernet или пакет Token Ring, что также повышает эффективность и надежность работы сети, упрощая задачу интерфейсного оборудования.
Работа в условиях всплесков загрузки осуществляется следующим образом. Маршрутизатор в каждом из интерфейсов содержит счетчик, который инкрементируется с постоянной частотой (например, раз в 10 мксек). Когда на вход маршрутизатора приходит пакет, осуществляется сравнение длины пакета в байтах с содержимым этого счетчика. Если содержимое счетчика больше, пакет немедленно пересылается, а содержимое счетчика уменьшается на длину пакета. Если длина пакета больше содержимого счетчика, такой пакет отбрасывается. В результате при данной частоте приращения счетчика в среднем допускается передача 100000 байт/сек. Но импульсная загрузка может существенно превышать это значение.
