Начальное обсуждение опций Telnet клиентом и сервером



Рисунок 26.12 Начальное обсуждение опций Telnet клиентом и сервером.

Строки, в которых происходит обсуждение опций, пронумерованы (они начинаются с SENT или RCVD). Давайте рассмотрим обсуждение опций более подробно.

  1. Клиент начинает с обсуждения опции SUPPRESS GO AHEAD. Эта опция начинается с DO, так как команда GO AHEAD обычно отправляется от сервера клиенту, и клиент хочет, чтобы сервер включил опцию. (Это немного непонятно, так как включение опции исключает отправку команд GA.) Сервер соглашается на включение этой опции в строке 10.
  2. Клиент хочет отправить свой тип терминала как указано в RFC 1091 [VanBokkelen 1989]. Это является обычным для Unix клиентов. Опция начинается с WILL, так как клиент хочет включить эту опцию для себя.
  3. NAWS означает "обсуждение размера окна", как определено в RFC 1073 [Waitzman 1988]. Если сервер согласен (чего не происходит в строке 11), клиент посылает подопцию с количеством строк и колонок своего терминала. Если размер окна изменяется, клиент пошлет эту подопцию позже. (То же самое мы видели в случае Rlogin с командой 0x80 на рисунке 26.4.)
  4. Опция TSPEED позволяет отправителю (обычно клиенту) сообщить свою скорость терминала, как определено в RFC 1079 [Hedrick 1988b]. Если сервер согласен (чего не происходит в строке 12), то клиент отправляет подопцию, в которой сообщает свою скорость передачи и скорость приема.
  5. LFLOW обозначает "локальное управление потоком данных", как определено в RFC 1372 [Hedrick and Borman 1992]. Клиент отправляет эту опцию серверу, сообщая, хочет ли он включить или выключить управление потоком данных. Если сервер согласен (чего не происходит в строке 13), сервер посылает подопцию клиенту, в которой сообщается, что переключение между клиентом и сервером будет осуществляться с помощью Control-S и Control-Q. (Это напоминает то, что мы видели в случае Rlogin команд 0x10 и 0x20 на рисунке 26.4.) Как мы уже говорили, обсуждая Rlogin, пользователь получает лучшее управление потоком данных, когда оно осуществляется клиентом, а не сервером.
  6. LINEMODE это реальный линейный режим, о котором мы уже упоминали в разделе "Протокол Telnet". Вся обработка символов введенных с терминала осуществляется Telnet клиентом (удалить символ, удалить строку и так далее), а серверу отправляются завешенные строки. Ниже мы увидим, как это делается. Эта опция отклонена в строке 14.
  7. Опция ENVIRON позволяет клиенту отправить переменные окружения серверу, как определено в RFC 1408 [Borman 1993a]. При этом переменные окружения с хоста клиента могут быть автоматически установлены на хосте сервера. Сервер отказался активизировать эту опцию в строке 15. ( В соответствии с соглашением, переменные окружения в Unix - это имена из заглавных букв, после которых через знак равно, следует значение переменной, однако это всего лишь соглашение.) По умолчанию, Telnet клиент BSD/386 посылает только две переменные, а именно DISPLAY и PRINTER, если они определены и если опция включена. Пользователь Telnet может указать дополнительные переменные окружения, которые необходимо отправить.
  8. Опция STATUS (RFC 859 [Postel and Reynolds 1983e]) позволяет одному участнику обмена спросить другой о его текущем состоянии опций Telnet. В этом примере клиент просит сервер включить опцию (DO). Если сервер согласен (чего не происходит в строке 16), клиент может в подопции попросить сервер послать статус его опций.
  9. Это первый отклик от сервера. Сервер согласен включить опцию типа терминала. (Почти каждый Unix сервер поддерживает эту опцию.) Клиент, однако, не может послать свой тип терминала, пока сервер не попросит его об этом с помощью подопции (строка 17).
  10. Сервер согласен запретить отправку команды GO AHEAD.
  11. Сервер не позволяет клиенту отправить свой размер окна.
  12. Сервер не позволяет клиенту отправить свою скорость терминала.
  13. Сервер не позволяет клиенту осуществлять управление потоком данных.


  14. Сервер не позволяет клиенту включить опцию линейного режима.
  15. Сервер не позволяет клиенту послать переменные окружения.
  16. Сервер не будет посылать информацию о состоянии своих опций.
  17. Это подопция, с помощью которой сервер просит клиента послать тип терминала.
  18. Клиент посылает свой тип терминала в виде 6-символьной строки IBMPC3.
  19. Сервер просит клиента позволить ему осуществлять отражение эхом. Это первый момент, когда сервер инициирует обсуждение опции.
  20. Клиент позволяет серверу осуществлять отражение эхом.
  21. Сервер просит клиента осуществлять отображение эхом. Эта команда может показаться лишней, так как подобное обсуждение было предпринято в двух предыдущих строках. Это всего лишь еще один способ, применяемый в большинстве Unix систем, с помощью которого Telnet сервер определяют, является ли их клиент хостом 4.2BSD или более поздним релизом BSD. Если клиент ответит WILL ECHO, он, возможно, является хостом с более поздним релизом чем 4.2BSD и не сможет корректно поддерживать режим срочности TCP. (В этом случае режим срочности не используется.)
  22. Клиент отвечает WONT ECHO, из чего следует, что это хост не 4.2BSD.
  23. Сервер отвечает на принятое WONT ECHO с DONT ECHO.

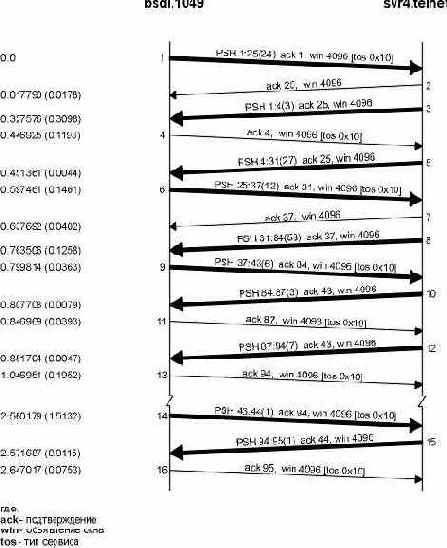

На рисунке 26.13 показана временная диаграмма для этого обмена клиент-сервер. (Мы удалили все, связанное с установлением соединения.)

В сегменте 1 содержатся строки 1-8 (рисунок 26.12). Каждая опция занимает 3 байта в сегменте, состоящем из 24 байт. Обсуждение опций начинает клиент. Мы видим, что в одном TCP сегменте может находиться несколько Telnet опций.

Сегмент 3 соответствует строке 9 на рисунке 26.12, команда DO TERMINAL TYPE. Сегмент 5 содержит восемь откликов от сервера на предложенные опции, строки 10-17 (рисунок 26.12). Длина этого сегмента составляет 27 байт, потому что строки 10-16 это стандартные опции, каждая требует 3 байта вместе с подопцией (строка 17), которая требует 6 байт. 12 байт в сегменте 6 соответствуют строке 18, клиент посылает подопцию со своим типом терминала.

Сегмент 8 (53 байта) - это комбинация двух команд Telnet с 47 байтами данных, которые выводятся на терминал. Первые 6 байт - это две команды от сервера: WILL ECHO и DO ECHO (строки 19 и 21). Следующие 47 байт выглядят так:

\r\n\r\nUNIX(r) System V Release 4.0 (svr4) \r\n\r\0\r\n\r\0

Первые 4 байта генерируют две пустые строки, перед тем как эта строка появится в выводе. 2-байтовая последовательность \r\n - это символ новой строки в Telnet. 2-байтовая последовательность \r\0 соответствует символу возврата каретки. Этот сегмент показывает, что данные и команды могут находиться в одном и том же сегменте. Telnet клиент и Telnet сервер должны просматривать каждый полученный байт в поисках IAC байта и затем обрабатывать то, что следует за этим байтом.



Рисунок 26.13 Начальное обсуждение опций Telnet клиентом и сервером.


В сегменте 9 содержатся две последние опции от клиента: строки 20 и 22. Отклик в сегменте 10 соответствует строке 23 - это последняя опция от сервера.

С этого момента по соединению начинается обмен данными. Ничего не мешает тому, чтобы продолжить обсуждение опций, однако этого не происходит. Сегмент 12 содержит приглашение login: от сервера. Сегмент 14 это первый символ, который мы вводим в качестве нашего имени, его эхо возвращается в сегменте 15. Подобный тип интерактивного траффика мы видели в разделе "Интерактивный ввод" главы 19 в случае Rlogin: клиент посылает один символ за один раз, а сервер осуществляет эхо.

Обсуждение опций на рисунке 26.12 инициировано клиентом, однако в нашей книге мы не раз использовали Telnet клиента, чтобы подсоединиться к стандартным серверам, таким как сервер времени или эхо сервер, для того чтобы продемонстрировать различные характеристики TCP. Когда мы рассматривали обмен пакетами в этих примерах, как, например, на рисунке 18.1, то никогда не видели, чтобы клиент инициировал обсуждение опций. Почему? Unix Telnet клиент никогда не начинает обсуждение опций, если указан номер порта, отличный от стандартного порта Telnet (23). Это позволяет Telnet клиенту с использованием стандартного NVT обмениваться данными с другими, не-Telnet серверами. Мы пользовались этим с daytime, echo и discard серверами и будем использовать это с FTP и SMTP серверами в следующих главах.
