Протокол монтирования используемый Unix командой mount

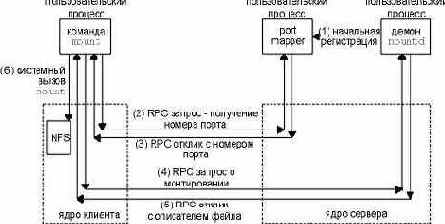

Рисунок 29.5 Протокол монтирования, используемый Unix командой mount.


При этом осуществляются следующие шаги.

  1. При загрузке сервера на нем стартует преобразователь портов.
  2. После преобразователя портов на сервере стартует демон монтирования (mountd). Он создает конечную точку TCP и конечную точку UDP, а также назначает каждой из них динамически назначаемый номер порта. Затем он регистрирует эти номера у преобразователя портов.
  3. Клиент исполняется команду mount, которая выдает RPC вызов на преобразователь портов сервера, чтобы получить номер порта от демона монтирования на сервере. Для обмена между клиентом и преобразователем портов могут быть использованы и TCP и UDP, однако обычно используется UDP.
  4. Преобразователь портов сообщает номер порта.
  5. Команда mount выдает RPC вызов демону монтирования, чтобы смонтировать файловую систему сервера. И снова может быть использован как TCP, так и UDP, однако обычно используется UDP. Теперь сервер может проверить "годность" клиента основываясь на его IP адресе и номере порта, чтобы убедиться, можно ли этому клиенту смонтировать указанную файловую систему.
  6. Демон монтирования откликается описателем файла указанной файловой системы.
  7. Команда mount клиента выдает системный вызов mount, чтобы связать описатель файла, полученный в шаге 5, с локальной точкой монтирования на хосте клиента. Описатель файла хранится в коде NFS клиента, и с этого момента любое обращение пользовательских процессов к файлам на файловой системе сервера будет использовать описатель файла как стартовую точку.

Подобная реализация отдает весь процесс монтирования, кроме системного вызова mount на клиенте, пользовательским процессам, а не ядру. Три программы, которые мы показали - команда mount, преобразователь портов и демон монтирования - пользовательские процессы.

В этом примере на хосте sun (NFS клиент) была исполнена команда

sun # mount -t nfs bsdi:/usr /nfs/bsdi/usr

Эта команда монтирует директорию /usr на хосте bsdi (NFS сервер) как локальную файловую систему /nfs/bsdi/usr. На рисунке 29.6 показан результат.
