Тайм-ауты и повторные передачи TCP
Топология для примера транспортного MTU

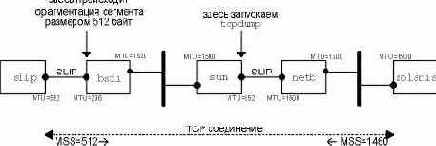

Рисунок 24.1 Топология для примера транспортного MTU.
Мы установим соединение с хоста solaris (который поддерживает механизм определения транспортного MTU) на хост slip. Установки идентичны тем, которые использованы для примера определения транспортного MTU в случае UDP (рисунок 11.13), однако здесь мы установили MTU интерфейса на slip равный 552, вместо его обычного значения 296. Это заставляет slip объявить MSS равный 512. Мы оставили MTU = 296 на SLIP канале на bsdi, поэтому TCP сегменты, размером больше чем 256, должны быть фрагментированы. Посмотрим, как механизм определения транспортного MTU на solaris обработает подобную ситуацию.
Запустим программу sock на хосте solaris и осуществим одну запись величиной 512 байт на discard сервис хоста slip:
solaris % sock -i -n1 -w512 slip discard
На рисунке 24.2 мы показали вывод команды tcpdump, полученный на SLIP интерфейсе хоста sun.
Значение MSS в строках 1 и 2 как раз такое, как и ожидалось. Затем мы видим, что solaris отправил сегмент размером 512 байт (строка 3), содержащий 512 байт данных и подтверждение на SYN. (Мы видели эту комбинацию ACK вместе с SYN в первом сегменте данных в упражнении 9 главы 18.)
1 0.0 solaris.33016 > slip.discard: S 1171660288:1171660288(0)
win 8760 <mss 1460> (DF)
2 0.101597 (0.1016) slip.discard > solaris.33016: S 137984001:137984001(0)
ack 1171660289 win 4096
<mss 512>
3 0.630609 (0.5290) solaris.33016 > slip.discard: P 1:513(512)
ack 1 win 9216 (DF)
4 0.634433 (0.0038) bsdi > solaris: icmp:
slip unreachable - need to frag, mtu = 296 (DF)
5 0.660331 (0.0259) solaris.33016 > slip.discard: F 513:513(0)
ack 1 win 9216 (DF)
6 0.752664 (0.0923) slip.discard > solaris.33016: . ack 1 win 4096
7 1.110342 (0.3577) solaris.33016 > slip.discard: P 1:257(256)
ack 1 win 9216 (DF)
8 1.439330 (0.3290) slip.discard > solaris.33016: . ack 257 win 3840
9 1.770154 (0.3308) solaris.33016 > slip.discard:FP 257:513(256)
ack 1 win 9216 (DF)
10 2.095987 (0.3258) slip.discard > solaris.33016: . ack 514 win 3840
11 2.138193 (0.0422) slip.discard > solaris.33016: F 1:1(0) ack 514 win 4096
12 2.310103 (0.1719) solaris.33016 > slip.discard: . ack 2 win 9216 (DF)
