Соединение для передачи DV-видео
Прежде чем устанавливать соединение для приема DV-видео, просмотрите разделы «Выбор диска для исходного видеоматериала», «Дефрагментация диска» и «Тестирование диска» в главе 2.
Я предполагаю, что в вашем компьютере имеется интегрированный или внешний FireWire-контроллер. Если его нет, установите FireWire-карту и убедитесь в ее работоспособности. Не тратьте на нее слишком много денег, потому что для целей видеозахвата подойдет практически любая карта. Стоят такие карты от 19 долларов и выше, и все они подключаются к PCI-слоту в вашем компьютере. Если карта обладает двумя портами FireWire, вы сможете соединить компьютер не только с видеокамерой, но и с каким-либо другим устройством, например внешним жестким диском для хранения видеоматериалов.
FireWire приходит на помощь
Технология FireWire была разработана компанией Apple Computer и позже стандартизирована Институтом инженеров по электротехнике и электронике (Institute of Electrical and Electronics Engineers - IEEE) под названием IEEE 1394. Sony окрестила FireWire именем iLink, остальные компании используют названия FireWire, DV или IEEE 1394. Каким бы ни было имя, все подобные устройства должны без проблем работать друг с другом.
В некоторых новых DV-камерах, например Canon GL2, присутствуют USB-порты (Universal Serial Bus - универсальная последовательная шина), предназначенные для передачи фотографий из камеры на компьютер, но для передачи цифрового видео они не подходят. Чтобы передать DV-поток, найдите FireWire- порт, а на USB и традиционные аналоговые входы внимания не обращайте.
В то время как на многих компьютерах этот разъем шестиштырьковыи, в некого рых моделях (например, моем ноутбуке Dell Precision) он четырехштырьковый, как и в большинстве камер. Прежде чем покупать кабель, выясните, с какими именно разъемами вам придется иметь дело. Есть три варианта кабелей: четырехштырьковый - шестиштырьковый, четырехштырьковый - четырехштырьковый и шестиштырьковый - шестиштырьковый.
Подсоединение камеры к компьютеру
1. Включите камеру в электрическую сеть. Многие, но не все камеры могут работать от батареек.
2. Убедитесь, что камера находится в режиме VCR, VTR или Play.
3. Подключите FireWire-кабель к DV-nop-ту камеры (рис. 3.7). Практически во всех камерах имеется 4-штырьковый разъем, изображенный на рис. 3.8 слева.
4. Подключите FireWire-кабель к компьютеру (рис. 3.9) при помощи шести-штырькового разъема, изображенного на рис. 3.8 справа.
Теперь вы готовы к тому, чтобы запустить Studio и работать в режиме Захват (Capture).

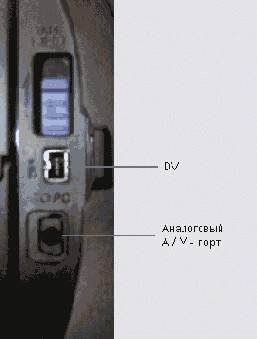

Рис. 3.7. DV-порт в моей камере Canon GL2. Обратите внимание на комбинированный разъем АЛ/, который совмещает в себе один видео- и два аудиоканала

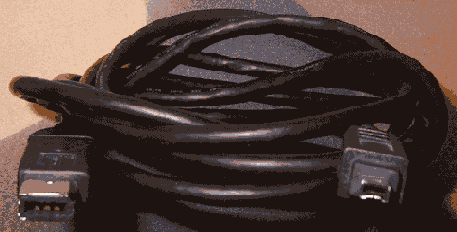

Рис. 3.8.4-6-штырьковый DV-кабель. Существуют DV-кабели с двумя шестиштырьковыми или двумя четырехштырьковыми разъемами
Рис. 3.9. Типичный шестиштырьковый DV-разъем имеется на многих, но не всех компьютерах
Цены на обычные FireWire-кабели колеблются в пределах 12-50 долларов, в зависимости от компании-производителя и фирмы-продавца. Если вы хотите приобрести такой кабель, зайдите на сайт www.cables.com. Здесь имеется большой выбор FireWire-кабелей по разумным ценам.
